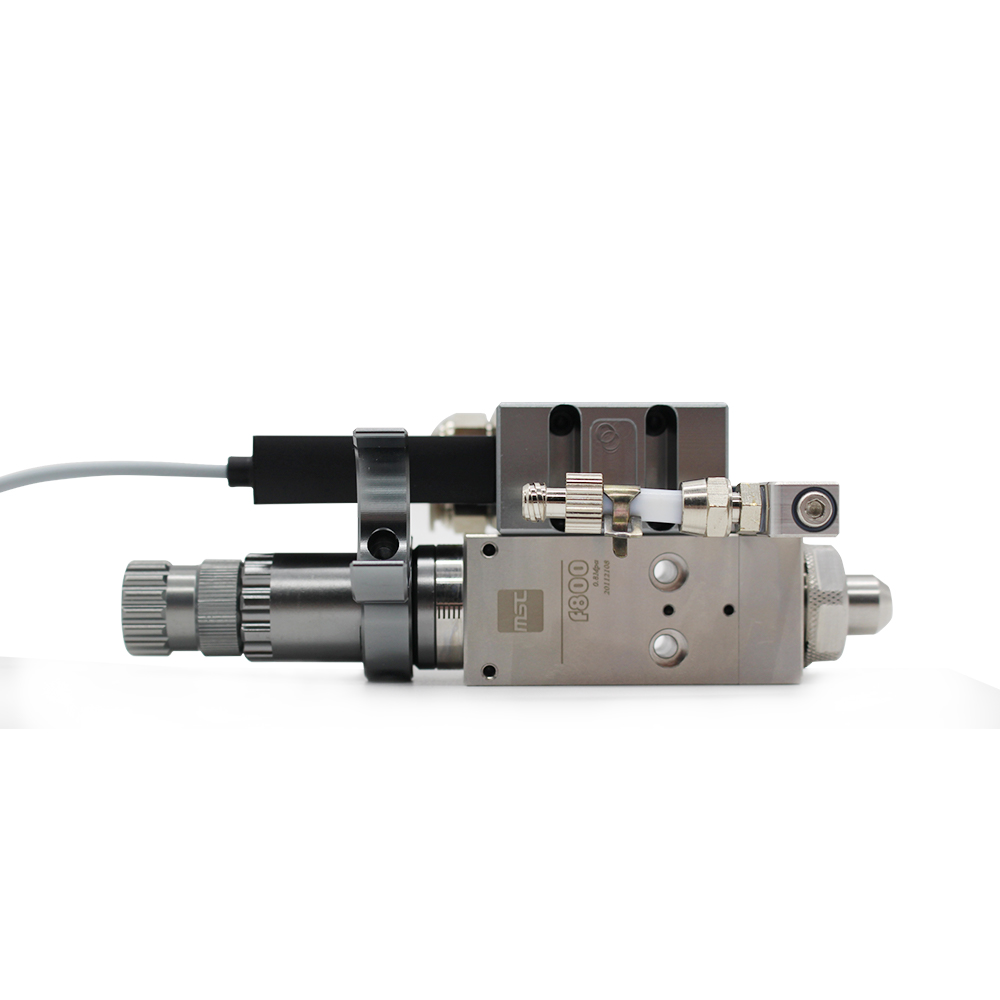

精密点胶阀概述

      自动点胶机上常用的精密点胶阀其实就是喷射点胶阀，它是利用压电材料的特性，通过电压产生机械力，当下方的压电材料进行充电的时候，喷射点胶阀阀门会打开；当上方的压电材料充电的时候，阀门则会关闭。因为该阀的开、关阀的空间极。髌德始撸梢愿咚倥缟涑黾⒘康囊禾宀牧希锏骄芸刂。

精密点胶阀工作原理

      精密点胶阀通常是指喷射式点胶阀，是一种利用压电材料的逆压电效应进行喷射点胶的设备， 精密点胶阀喷射频率高、设备结构简单，而且喷射可以获得直径小至100微米的胶点，能达到精度很高的点胶控制，可提高喷射点胶品质。但压电式喷射点胶的流量。粢岣吲缟淞髁啃枰捎梅糯蠡够蛟龃笈缟渥爸玫奶寤涣硗猓褂玫难沟绮牧隙急冉洗啵孀攀褂檬奔涞脑黾尤菀桌匣。

目前使用的压电式喷射装置分为以下两种类型：

      第一类压电式喷射点胶阀作为热喷墨印刷技术的主要竞争对手出现，应用于LED中有机颜料的注入，工作频率可达20kHz。压电式喷射器应用压电材料的变形，直接推动流体运动，流体在内外压力差的作用下加速从喷嘴喷出，形成液滴。这项技术最大的优点在于可以采用喷射器阵列，并且可以以很高的速度喷射材料的小液滴。但只能用于喷射黏度小于0.03Pa·s的流体材料，而且流体中存在的气泡或者微小杂质会导致喷射困难。

      第二类压电式喷射点胶阀实现喷射的方法是快速的打开和关闭喷嘴，这类喷射器的典型产品是美国EFD 公司Picdot系列喷射点胶阀，其喷射频率最高可达200点/s在阀杆与喷嘴贴合时，喷射阀处于关闭状态，此时喷射阀中流体处于相对较大的压力下(黏度为0.03Pa·s的流体受到的压力超过0.2MPa，黏度更大的材料所受压力则会更高)，然后打开喷嘴，一束流体在压力驱动下从喷嘴迅速流出，然后关闭喷嘴，快速的关闭将使流体切断，这一束流体所获得的动能可以使其以一定速度飞离喷嘴而到达基板上。

精密点胶阀用途

      自动点胶机的流体点胶技术是微电子封装中的一项关键技术，它可以构造形成点、线、面(涂敷)及各种图形，大量应用于芯片固定、封装倒扣和芯片涂敷。这项技术以受控的方式对流体进行精确分配，可将理想大小的流体转移到工件(芯片、电子元件等)的合适位置，以实现元器件之间机械或电气的连接，该技术要求点胶系统操作性能好、点胶速度高且点出的胶点一致性好和精度高。目前，国内外都在研究能够适应多种流体材料，并具有更好柔性的点胶设备，使其能精确控制流体流量和胶点的位置，以获得均匀的胶点，同时实现对胶点的准确定位，以适应电子封装行业发展的需要。随着封装产业的发展，点胶技术也逐渐由接触式点胶向无接触式(喷射)点胶转变。
